Atunci când aveți de-a face cu folie subțire de PTFE (politetrafluoretilenă), măsurarea exactă a grosimii acesteia este de cea mai mare importanță. În calitate de furnizor reputat de folie subțire de PTFE, înțelegem importanța măsurătorilor precise în asigurarea calității și performanței produselor noastre. În această postare pe blog, vom explora diferitele instrumente de măsurare utilizate pentru a măsura grosimea filmului subțire de PTFE, discutând principiile de lucru, avantajele și limitările acestora.
1. Micrometre
Micrometrele, cunoscute și sub denumirea de șublere micrometrice, sunt unul dintre cele mai frecvent utilizate instrumente pentru măsurarea grosimii materialelor subțiri, inclusiv a filmului PTFE. Ele vin atât în versiune mecanică, cât și în versiune digitală, cele digitale oferind o precizie mai mare și o lizibilitate mai ușoară.
Principiul de lucru
Micrometrele mecanice funcționează pe baza unui mecanism șurub - filet. Utilizatorul rotește degetarul, care mișcă axul spre sau departe de nicovală. Distanța dintre ax și nicovală poate fi măsurată cu mare precizie, de obicei până la 0,001 mm (sau 1 micron). Micrometrele digitale folosesc un senzor electronic pentru a măsura distanța, iar rezultatul este afișat pe un ecran digital.
Avantaje
- Precizie ridicată: Micrometrele pot oferi măsurători foarte precise, făcându-le potrivite pentru aplicații în care este necesar un control precis al grosimii.
- Portabil: Sunt relativ mici și ușor de transportat, permițând măsurători la fața locului.
- Usor de folosit: Chiar și pentru cei cu cunoștințe tehnice limitate, utilizarea unui micrometru este simplă.
Limitări
- Suprafață de prelevare limitată: Un micrometru măsoară grosimea într-un singur punct. Pentru foliile PTFE care pot avea variații de grosime pe suprafață, trebuie efectuate măsurători multiple în diferite locații, ceea ce poate consuma mult timp.
- Posibile daune de suprafață: Presiunea de contact de la ax și nicovală poate provoca o anumită deformare pe suprafața delicată a foliei de PTFE, în special pentru peliculele foarte subțiri.
2. Instrumente de măsurare a grosimii cu ultrasunete
Instrumentele de grosime cu ultrasunete sunt o altă opțiune populară pentru măsurarea grosimii foliei subțiri de PTFE.
Principiul de lucru
Aceste instrumente funcționează prin trimiterea de unde ultrasonice prin material. Undele se reflectă pe suprafața din spate a filmului și se măsoară timpul necesar pentru revenirea undelor. Pe baza vitezei cunoscute a undei ultrasonice în PTFE, grosimea peliculei poate fi calculată folosind formula (d = \frac{v\times t}{2}), unde (d) este grosimea, (v) este viteza undei ultrasonice în material și (t) este timpul de zbor.
Avantaje
- Non-distructiv: Măsurarea cu ultrasunete nu deteriorează filmul PTFE, care este crucial pentru produsele care trebuie să rămână intacte pentru utilizare ulterioară.
- Măsuri prin acoperiri: Dacă filmul de PTFE are o acoperire sau face parte dintr-o structură cu mai multe straturi, instrumentele cu ultrasunete pot măsura în continuare grosimea stratului de PTFE.
- Potrivit pentru suprafețe mari: Poate acoperi o suprafata mai mare in comparatie cu micrometrii, oferind o masurare mai reprezentativa a grosimii.
Limitări
- Necesită un cuplant: Pentru a asigura transmisia corectă a undelor ultrasonice, trebuie aplicat un cuplator (cum ar fi un gel) între sonda de măsurare și suprafața filmului. Acest lucru poate lăsa reziduuri pe film.
- Acuratețea afectată de proprietățile materialului: Viteza undelor ultrasonice poate varia în funcție de densitatea filmului PTFE, temperatură și alte proprietăți, care pot afecta precizia măsurării.
3. Sisteme de măsurare a grosimii prin scanare cu laser
Tehnologia de scanare cu laser a fost, de asemenea, adoptată pe scară largă pentru măsurarea grosimii filmului subțire de PTFE.
Principiul de lucru
Aceste sisteme folosesc un fascicul laser pentru a scana suprafața filmului de PTFE. Lumina laser este reflectată de suprafețele superioare și inferioare ale filmului și se măsoară distanța dintre cele două puncte de reflexie. Prin scanarea continuă a filmului, se poate obține un profil detaliat al grosimii.
Avantaje
- Viteză mare și fără contact: Scanarea cu laser permite măsurarea rapidă fără a atinge filmul, ceea ce este ideal pentru liniile de producție cu volum mare.
- Cartografiere de înaltă rezoluție: Poate oferi o hartă detaliată a grosimii întregii suprafețe a filmului, permițând detectarea variațiilor locale ale grosimii.
- Operare automată: Aceste sisteme pot fi integrate în procesele de producție automatizate, îmbunătățind eficiența și reducând erorile umane.
Limitări
- Cost ridicat: Sistemele de scanare cu laser sunt relativ costisitoare de cumpărat și întreținut.
- Sensibilitatea la condițiile de suprafață: Precizia măsurării poate fi afectată de rugozitatea suprafeței și de reflectivitatea filmului PTFE.
4. Senzori capacitivi de grosime
Senzorii capacitivi sunt utilizați și pentru măsurarea grosimii materialelor dielectrice subțiri, cum ar fi filmul PTFE.
Principiul de lucru
Un senzor capacitiv este format din doi electrozi. Când filmul de PTFE este plasat între electrozi, acesta acționează ca un dielectric. Capacitatea senzorului se modifică în funcție de grosimea peliculei. Măsurând capacitatea și folosind o relație pre-calibrată între capacitate și grosime, grosimea filmului poate fi determinată.
Avantaje
- Non-contact: Senzorii capacitivi pot măsura grosimea fără a atinge filmul, evitând orice deteriorări potențiale.
- Timp de răspuns rapid: Ele pot oferi măsurători de grosime în timp real, ceea ce este util pentru controlul procesului.
- Potrivit pentru pelicule subțiri: Senzorii capacitivi sunt deosebit de eficienți pentru măsurarea foliilor de PTFE foarte subțiri.
Limitări
- Sensibilitatea la condițiile de mediu: Factori precum umiditatea și temperatura pot afecta măsurarea capacității, ducând la inexactități.
- Limitat la materiale dielectrice: Senzorii capacitivi sunt potriviți în principal pentru materiale dielectrice precum PTFE și este posibil să nu funcționeze pentru materiale conductoare sau semiconductoare.
Gama noastră de produse și importanța măsurării grosimii

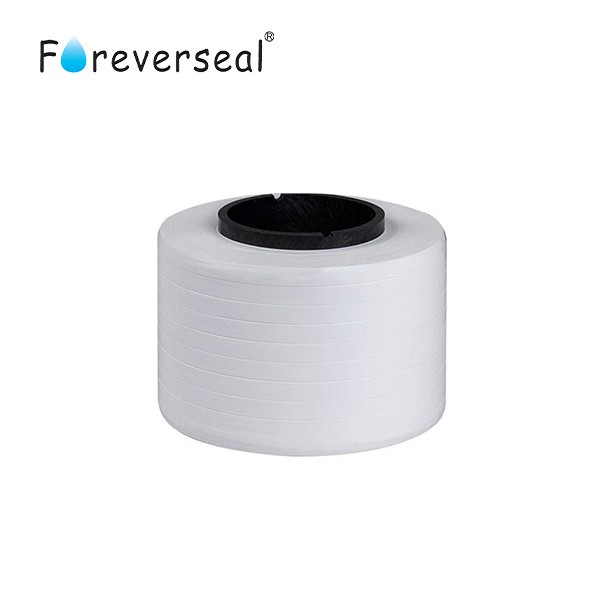

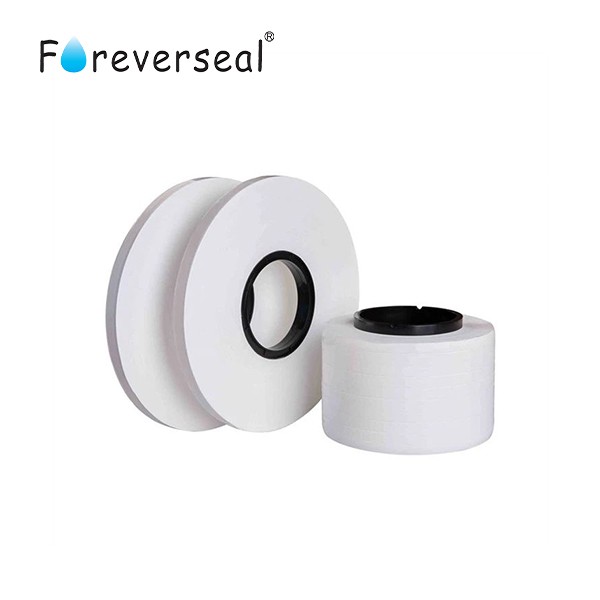

În calitate de furnizor de top de folie subțire de PTFE, oferim o gamă largă de produse, inclusivBanda izolatoare alba nesinterizata din PTFE de joasa densitate,Film de izolare a cablurilor din PTFE, șiFilm PTFE rezistent la coroziune. Grosimea acestor filme este un parametru critic care le afectează performanța.
De exemplu, în aplicațiile de izolație a cablurilor, grosimea peliculei de PTFE poate influența proprietățile electrice, cum ar fi capacitatea și puterea de rupere a tensiunii. În aplicațiile rezistente la coroziune, grosimea trebuie să fie suficientă pentru a oferi o barieră fiabilă împotriva substanțelor corozive. Prin utilizarea instrumentelor de măsurare adecvate, ne asigurăm că produsele noastre îndeplinesc standardele stricte de calitate și cerințele clienților.
Contactați-ne pentru discuții suplimentare
Dacă sunteți interesat de produsele noastre cu folie subțire de PTFE sau aveți întrebări despre măsurarea grosimii și specificațiile produsului, am fi mai mult decât bucuroși să vă ajutăm. Contactați-ne pentru a începe o discuție despre nevoile dvs. specifice și putem lucra împreună pentru a găsi cele mai bune soluții pentru proiectele dvs.
